Прототип · компьютерное зрение · кристаллизация белков

ИСКУССТВЕННЫЙ
ГЛАЗ

Система сама обходит лунки, снимает капли и отмечает, где вырос белковый кристалл. Ручной просмотр тысяч образцов больше не является узким местом лаборатории.

Обсудить поставку Смотреть устройство

XY + камераавтоматический обход планшета

95,12%accuracy DINOv2 на тесте MARCO

9 703собственных размеченных снимка

Визуальный образ системы компьютерного зрения Кристаллнет

Зачем это лаборатории

Структура белка нужна для лекарств. Кристалл для неё всё ещё ищут глазами.

Чтобы понять, как работает белок, нужна его трёхмерная структура. Исследования структуры белков лежат в основе современной медицины и биотехнологий и связаны более чем с десятью Нобелевскими премиями. Один из ключевых методов — рентгеноструктурный анализ.

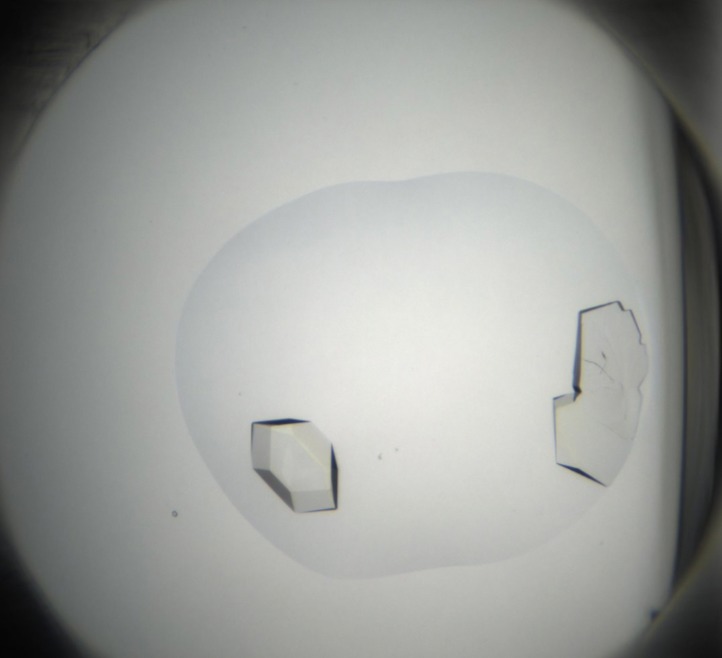

Одиночная молекула рассеивает рентген слишком слабо, поэтому белок выращивают кристаллом. После постановки эксперимента исследователь часами смотрит капли под микроскопом: прозрачная, осадок, кристалл или «другое».

Проблема

Сотни потерянных часов и человеческий фактор

После кристаллизации учёные вручную просматривают тысячи образцов. Отечественных систем, которые закрывают этот участок целиком — от стола до отчёта, — почти нет.

Решение

Платформа снимает, сеть находит кристалл

Устройство проходит по лункам, макрокамера фиксирует каждую каплю, нейросеть сразу показывает, где есть кристаллические объекты. Лаборатория получает не архив фото, а рабочий журнал.

Что продаём

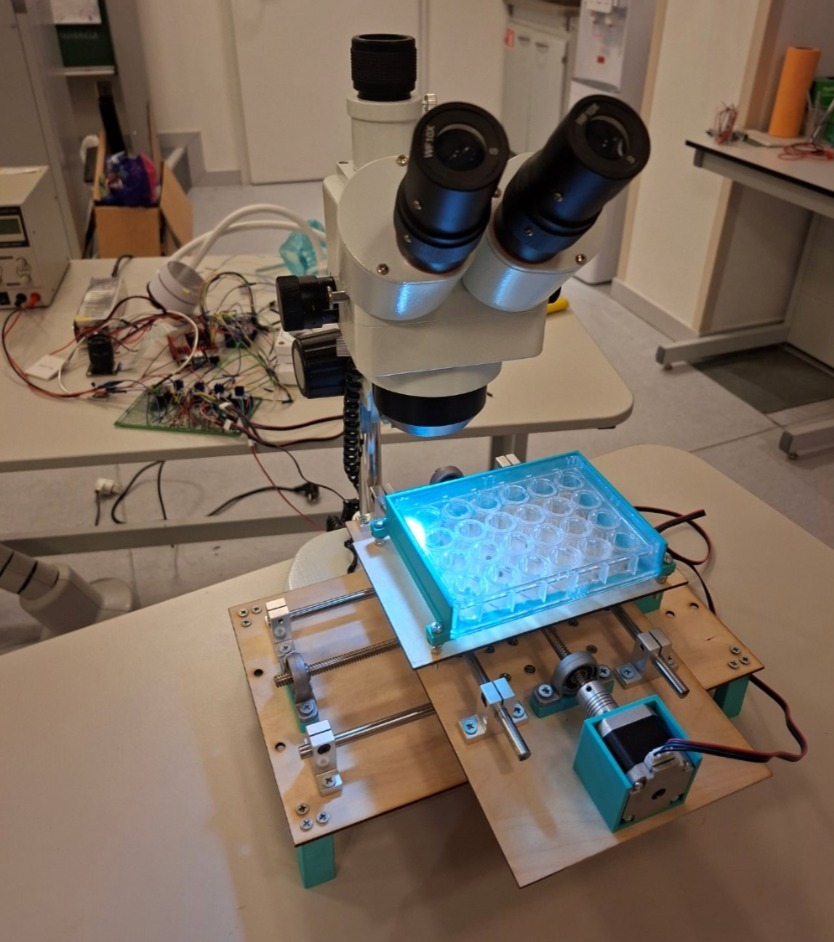

Рабочий прототип автоматизированного микроскопа

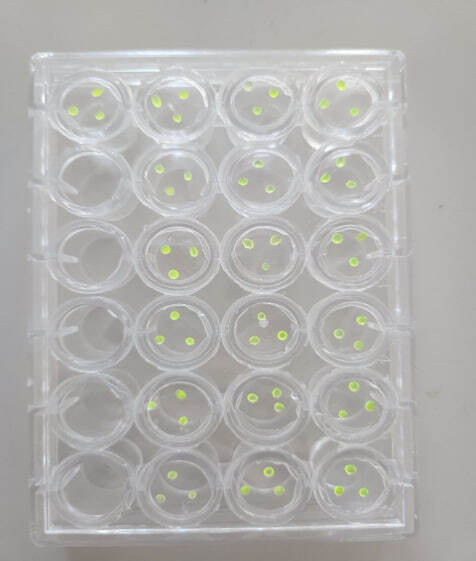

Подвижная XY-платформа, макрокамера, датчик температуры и управляющий контур работают как один прибор. Он сам проходит по лункам и фиксирует состояние каждой капли.

МЕХАНИКА

XY-платформа

Перемещает планшет и точно подводит каждую лунку к оптической оси.

ОПТИКА

Макрокамера

Получает детальные снимки капель в заданных координатах.

СЕНСОР

PT100 + MAX31865

Контролирует температуру образцов во время эксперимента.

АЛГОРИТМ

Управляющий код

Синхронизирует движение, съёмку и отправку кадра в облако.

ДАННЫЕ

Облачный контур

Хранит изображения, разметку и записи лабораторного журнала.

ЗРЕНИЕ

Ансамбль моделей

DINOv2, ConvNeXt, Swin V2 и ResNet голосуют по одному снимку.

Цикл съёмки

Шесть шагов вместо ручного обхода планшета

01
Движение платформы
Стол выводит очередную лунку в точку съёмки.
02
Остановка в фокусе
Координаты фиксируются, капля стоит в кадре.
03
Контроль температуры
Показания датчика пишутся рядом со снимком.
04
Съёмка макрокамерой
Кадр уходит в анализ сразу после экспозиции.
05
Классификация капли
Модель отмечает Clear, Crystal, Precipitate или Other.
06
Следующая лунка
Цикл повторяется до конца планшета.

Класс Crystal означает, что сеть увидела кристаллические объекты. Пригодность монокристалла для рентгена по-прежнему подтверждает специалист — система снимает рутину поиска, а не заменяет кристаллографа.

Научный контур

От раствора до цифровой карты капель

ГАЗОВАЯ ДИФФУЗИЯ

Пары воды

Раствор постепенно становится перенасыщенным за счёт диффузии между каплей и резервуаром.

МИКРОБАТЧ

Под маслом

Белок и осадитель смешивают в маленькой капле, изолированной слоем масла.

КОНТРДИФФУЗИЯ

Капилляр

Белок и осадитель движутся навстречу друг другу и создают градиент условий.

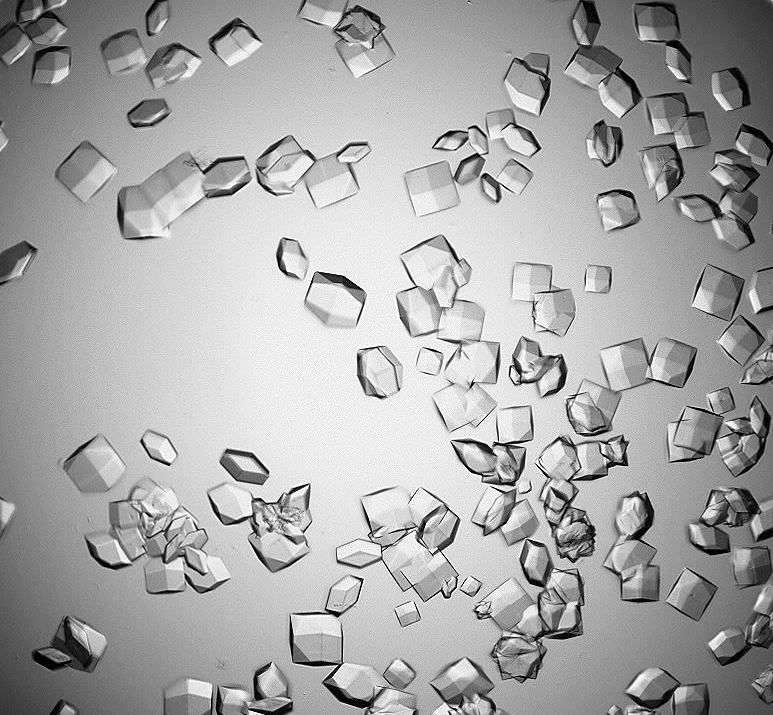

На прототипе отработаны лизоцим, mRuby и кальциевый сенсор FAvCaMP. Образцы держали при 15 °C от 3 до 7 суток. Это подтверждённый лабораторный контур, на котором устройство и модели уже работают.

Доказательная база

Сеть обучена на MARCO и дообучена на своих каплях

415 775кадров обучающей части MARCO

47 029кадров теста, которых модель не видела

95,12%accuracy лучшей одиночной модели

92,56%Macro-F1 DINOv2 ViT-L/14

Международный набор MARCO собрали CSIRO C3, GSK, Hauptman-Woodward, Merck и Bristol-Myers Squibb. Лабораторные фото отличаются светом и оптикой, поэтому поверх MARCO собран собственный журнал: 9 703 примера, из них 9 372 с согласованным классом.

Формат сделки

Продаём прототип и пилотный контур, не «идею на слайдах»

Кристаллнет поставляет действующий лабораторный комплект: механику, съёмку, классификатор и облачный журнал. Это стадия прототипа: устройство уже обходит планшет и возвращает разметку капель, а серийный корпус и промышленный SLA обсуждаются отдельно.

Кому это нужно сейчас: лаборатории структурной биологии, группы кристаллизации, пилотные участки фармразработки, которые хотят снять ручной скрининг и получить воспроизводимый цифровой след эксперимента.

Комплект

Прототип «Искусственный глаз»

XY-платформа, макрокамера, термодатчик и контроллер
Прошивка цикла съёмки и обмен с облаком
Модели классификации капли и сервис разметки
Запуск пилота на ваших планшетах
Обучение оператора и журнал наблюдений

Стоимость и срок поставки — по запросу. Пилот обычно начинается с одного устройства и ваших капель.

Оставить заявку

Заявка

Пришлем спецификацию прототипа и условия пилота

Опишите лабораторию, тип планшетов и задачу. Ответим по существу: что уже умеет устройство, чего ждать от пилота и как выглядит поставка.
